Horná skriňová klimatizácia

Horná montáž verzus spodná montáž: Čo je lepšie pre prirodzené prúdenie tepla?

Úvod do tepelného manažmentu kabinetu a konštrukčného návrhu

V moderných priemyselných prostrediach je udržiavanie stabilných tepelných podmienok v uzavretých elektrických skriniach rozhodujúce pre zabezpečenie spoľahlivosti zariadenia a prevádzkovej kontinuity. S rastúcou integráciou elektronických komponentov s vysokou hustotou sa tepelné zaťaženie v skriniach výrazne zvýšilo, čo si vyžaduje pokročilejšie stratégie chladenia. Spomedzi týchto stratégií zohráva rozhodujúcu úlohu pri optimalizácii výkonu odvodu tepla konštrukčné umiestnenie klimatizačných jednotiek.

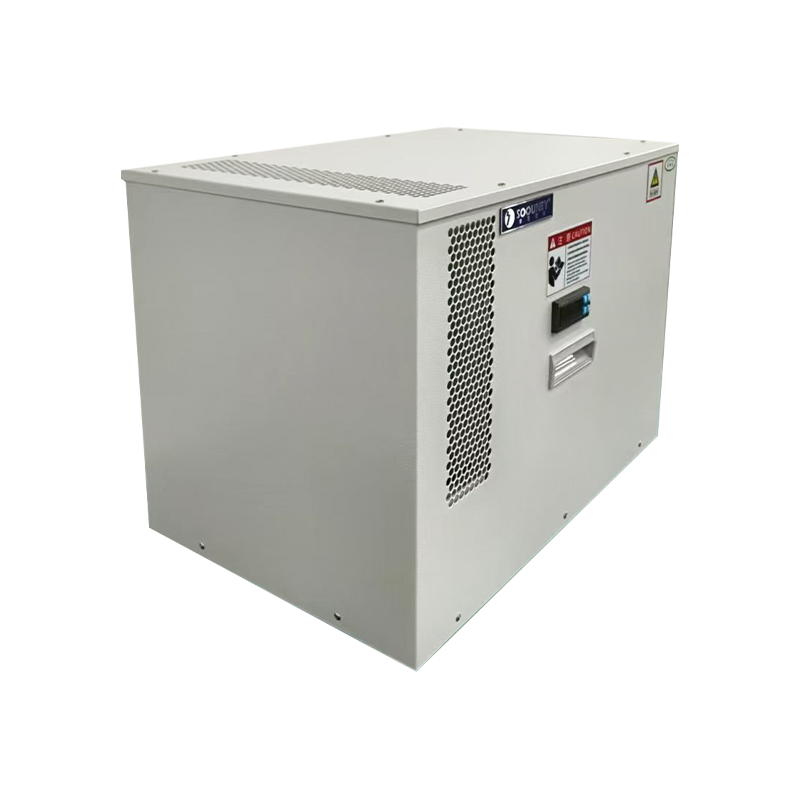

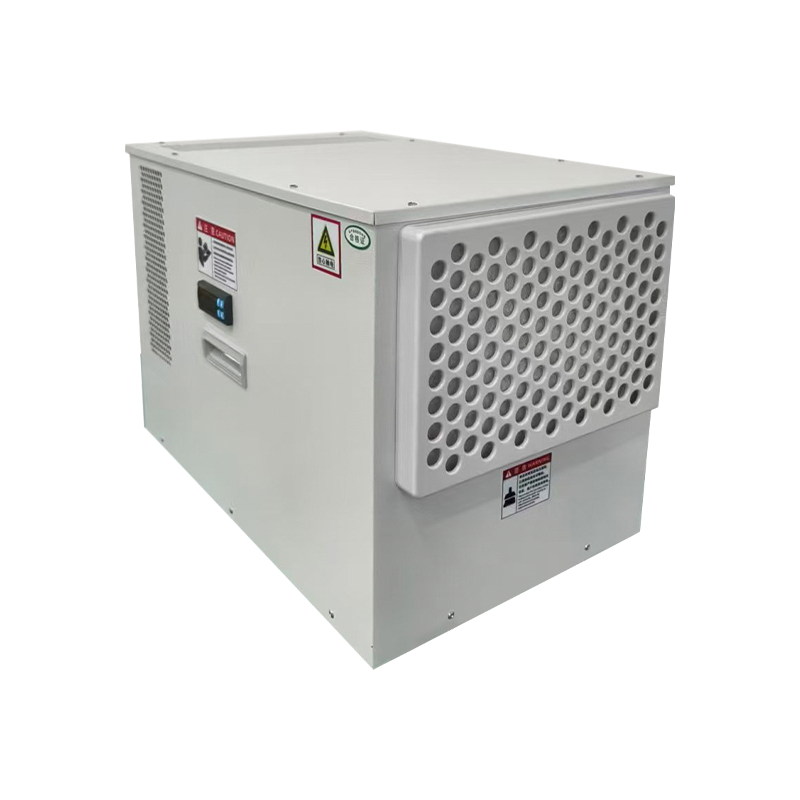

A horná skriňová klimatizácia predstavuje špecializované chladiace riešenie navrhnuté tak, aby bolo v súlade s princípmi prirodzeného prúdenia tepla. Keďže horúci vzduch prirodzene stúpa, umiestnenie chladiacej jednotky v hornej časti skrine umožňuje efektívnejšie odsávanie nahromadeného tepla. Na rozdiel od toho systémy namontované na dne sa viac spoliehajú na nútené prúdenie vzduchu, čo môže za určitých podmienok zaťaženia spôsobiť neefektívnosť. Toto rozlíšenie tvorí základ pre vyhodnotenie toho, ktorá konfigurácia je vhodnejšia pre chladenie poháňané prirodzenou konvekciou.

Princípy fungovania systémov zhora a zdola

Pochopenie prevádzkových mechanizmov oboch konfigurácií je nevyhnutné pre vyvážené porovnanie. A horná skriňová klimatizácia zvyčajne integruje systém aktívneho chladenia na báze kompresora. Teplo sa absorbuje zo vzduchu vo vnútri skrine a prostredníctvom cirkulácie chladiva sa prenáša do vonkajšieho prostredia. Systém často obsahuje dizajn prúdenia vzduchu s uzavretou slučkou, ktorý zabraňuje kontaminácii vonkajším prachom a vlhkosťou.

Naproti tomu systémy namontované na dne sú inštalované na základni skrine a tlačia ochladený vzduch smerom nahor. Aj keď táto metóda dokáže efektívne distribuovať chladný vzduch, môže mať problémy s pôsobením proti prirodzenému pohybu horúceho vzduchu smerom nahor, najmä v scenároch s vysokou tepelnou záťažou. v dôsledku toho riešenia namontované na vrchu majú tendenciu viac sa prispôsobovať prirodzenému tepelnému gradientu v skrini , zníženie spotreby energie a zlepšenie konzistencie chladenia.

Dizajnové charakteristiky horná skriňová klimatizácia

Konštrukčný a funkčný dizajn a horná skriňová klimatizácia je navrhnutý tak, aby maximalizoval efektivitu a zároveň minimalizoval priestorové narušenie. Tieto systémy sú navrhnuté tak, aby sa zmestili do stropného priestoru štandardnej 19-palcovej skrine, čím sa eliminuje potreba dodatočných vonkajších montážnych konštrukcií. Tento prístup zachováva vnútornú kapacitu skrine, čo umožňuje vyššiu hustotu zariadení bez kompromisov v prúdení vzduchu.

• Účinnosť montáže: Inštaluje sa priamo na vrch skrinky, čím sa znižuje zložitosť inštalácie.
• Dizajn prúdenia vzduchu: Podporuje prúdenie vzduchu spredu dozadu alebo horným výstupom, čím vytvára uzavretú chladiacu dráhu.
• Integrované ovládanie: Vybavený mikroprocesorovými regulátormi teploty a vlhkosti.
• Filtračný systém: Vstavané prachové filtre zabraňujú vniknutiu častíc a chránia citlivé komponenty.

Tieto dizajnové prvky spoločne prispievajú k stabilnému a kontrolovanému vnútornému prostrediu , čo je obzvlášť dôležité pre kritické aplikácie, ako je spracovanie údajov a priemyselná automatizácia.

Prirodzená konvekcia tepla a jej vplyv na účinnosť chladenia

Prirodzená konvekcia tepla je základným princípom tepelnej dynamiky, kde teplejší vzduch stúpa a chladnejší klesá. V uzavretých skriniach to vytvára vertikálny teplotný gradient, pričom najvyššie teploty sa zvyčajne nachádzajú v hornej časti. A horná skriňová klimatizácia využíva tento jav priamym zachytením a odstránením najhorúcejšej vzduchovej vrstvy.

Systémy namontované na dne musia na druhej strane pracovať proti tomuto konvekčnému prúdeniu. Aj keď môžu stále poskytovať dostatočné chladenie, často vyžadujú vyššie otáčky ventilátora alebo ďalšie komponenty na riadenie prúdenia vzduchu na dosiahnutie podobných výsledkov. To môže viesť k zvýšenej spotrebe energie a potenciálnym turbulenciám prúdenia vzduchu v skrini.

Z termodynamického hľadiska preto konfigurácie s hornou montážou ponúkajú prirodzenejší a účinnejší spôsob odvádzania tepla, najmä v prostrediach s vysokou hustotou alebo vysokým zaťažením.

Porovnanie výkonu medzi hornou a spodnou montážou konfigurácií

Tabuľka ilustruje, že systémy namontované na vrchu vo všeobecnosti prekonávajú jednotky namontované dole, pokiaľ ide o tepelnú účinnosť a kontrolu prostredia najmä v náročných priemyselných prostrediach.

Aplikačné scenáre a relevantnosť v odvetví

Prijatie horná skriňová klimatizácia Systémy sú rozšírené vo viacerých odvetviach, kde je nevyhnutné presné tepelné riadenie. V dátových centrách sa tieto jednotky často používajú na doplnenie chladenia na úrovni miestnosti zameraním sa na jednotlivé serverové stojany. Tento prístup lokalizovaného chladenia zvyšuje celkovú spoľahlivosť systému a znižuje riziko tepelných hotspotov.

V komunikačnej infraštruktúre, ako sú vonkajšie základňové stanice, systémy na vrchu poskytujú konzistentnú reguláciu teploty napriek kolísaniu podmienok prostredia. Prostredia priemyselnej automatizácie tiež výrazne profitujú, pretože riadiace skrine obsahujúce PLC, meniče a servopohony vyžadujú stabilné prevádzkové teploty na udržanie presnosti a výkonu.

Lekárske a laboratórne vybavenie ďalej zdôrazňuje dôležitosť kontrolovaného prostredia. Udržiavanie stálej úrovne teploty a vlhkosti zabezpečuje presnosť citlivých prístrojov a predlžuje ich životnosť.

Integrácia s pokročilou výrobou a schopnosťami výskumu a vývoja

Vývoj a optimalizácia horná skriňová klimatizácia riešenia sú úzko spojené s pokrokom vo výrobe a výskumných schopnostiach. Spoločnosť Shanghai Soouney Refrigeration Equipment Co., Ltd. sa etablovala ako kľúčový prispievateľ v tejto oblasti a ponúka integrované riešenia, ktoré kombinujú dizajn, výrobu a systémovú integráciu.

Shanghai Soouney Refrigeration Equipment Co., Ltd. je veľký až stredný high-tech podnik v rámci sektora chladenia v Šanghaji, ktorý integruje výskum, vývoj, výrobu a predaj. Jej záväzok zosúladiť výkon produktov s medzinárodnými štandardmi sa odráža v dizajne klimatizačných systémov skríň, ktoré uprednostňujú účinnosť, odolnosť a prispôsobivosť.

Využitím európskej technológie a lokálnych inžinierskych znalostí spoločnosť zaisťuje, že jej chladiace systémy spĺňajú komplexné požiadavky moderného priemyselného prostredia. To zahŕňa schopnosť prispôsobiť riešenia pre špecifické prevádzkové podmienky, ako sú vysoké okolité teploty alebo variabilné profily zaťaženia.

Zabezpečovanie kvality a úvahy o výkonnosti počas celého životného cyklu

Zabezpečenie dlhodobej stability výkonu si vyžaduje viac než len počiatočnú dokonalosť dizajnu. Shanghai Soouney Refrigeration Equipment Co., Ltd. implementuje komplexný systém riadenia kvality, ktorý pokrýva celý životný cyklus produktu. Od výberu komponentov až po konečné testovanie sa každá fáza riadi prísnymi normami, aby sa zabezpečil konzistentný výstup.

Integrácia digitálnej sledovateľnosti a inteligentných výrobných systémov umožňuje monitorovanie kvality výroby v reálnom čase. Tento prístup nielen zvyšuje spoľahlivosť produktu, ale tiež uľahčuje rýchlu reakciu na spätnú väzbu od zákazníkov a meniace sa požiadavky trhu.

Okrem toho pravidelné školiace programy a iniciatívy na optimalizáciu procesov prispievajú k neustálemu zlepšovaniu výrobných techník. Tieto snahy zabezpečujú, že každý horná skriňová klimatizácia dodaný spĺňa očakávania výkonu, bezpečnosti a odolnosti.

Záver: Výber správnej konfigurácie

Výber medzi hornou a spodnou montážou skriňových klimatizačných systémov závisí od konkrétnych požiadaviek aplikácie. Keď sa však hodnotí optikou prirodzenej konvekcie tepla, konfigurácie s hornou montážou ponúkajú efektívnejšie a logicky zladené riešenie . Ich schopnosť priamo odstraňovať stúpajúci vzduch v kombinácii s pokročilým dizajnom prúdenia vzduchu a izoláciou prostredia ich robí obzvlášť vhodnými pre vysokovýkonné aplikácie.

Spoločnosť Shanghai Soouney Refrigeration Equipment Co., Ltd. pokračuje v zdokonaľovaní svojej ponuky produktov, aby riešila tieto výzvy, pričom zabezpečuje, že každý systém poskytuje spoľahlivý a konzistentný výkon v rôznych priemyselných scenároch. Strategická integrácia dizajnu, technológie a kontroly kvality stavia systémy na vrchu ako preferovanú voľbu pre moderné chladenie skríň.

Často kladené otázky (FAQ)

Q1: Aká je hlavná výhoda klimatizácie s hornou montážou skrinky?

Primárnou výhodou je jeho zosúladenie s prirodzenou konvekciou tepla, čo umožňuje efektívnejšie odvádzať horúci vzduch z hornej časti skrine, čo vedie k zlepšenému chladiacemu výkonu.

Otázka 2: Zvládnu systémy s hornou montážou vysoké tepelné zaťaženie?

Áno, tieto systémy využívajú aktívne chladenie na báze kompresora, čo im umožňuje zvládať vyššie tepelné zaťaženie v porovnaní s pasívnymi alebo ventilátorovými chladiacimi riešeniami.

Otázka 3: Sú jednotky s hornou montážou vhodné pre vonkajšie aplikácie?

Bežne sa používajú vo vonkajších komunikačných skriniach vďaka ich konštrukcii s uzavretou slučkou, ktorá zabraňuje prenikaniu prachu a vlhkosti pri zachovaní stabilných vnútorných podmienok.

Q4: Ako ovplyvňuje dizajn prúdenia vzduchu výkon?

Dobre navrhnutá dráha prúdenia vzduchu zaisťuje efektívnu výmenu tepla a zabraňuje miešaniu vnútorného a vonkajšieho vzduchu, čo zvyšuje účinnosť chladenia a chráni vnútorné komponenty.

Otázka 5: Ktoré odvetvia najviac profitujú z týchto systémov?

Odvetvia ako dátové centrá, telekomunikácie, priemyselná automatizácia a výroba zdravotníckych zariadení výrazne profitujú z presných a spoľahlivých riešení chladenia skríň.
