Mechanika skrutkových kompresorov a prečo sú vhodné pre vysokokapacitné chladenie

Skrutkový chladič odvodzuje svoj názov od dvoch špirálových rotorov – samčieho a samičieho – ktoré zapadajú do krytu kompresora a postupne stláčajú pary chladiva. Na rozdiel od piestových kompresorov, ktoré sa spoliehajú na piesty a ventily pracujúce v diskrétnych zdvihoch, skrutkové kompresory poskytujú nepretržitú kompresiu takmer bez pulzácií. Toto rotačné pôsobenie vytvára výrazne nižšie úrovne vibrácií, znižuje mechanické namáhanie potrubných spojov a umožňuje kompresoru bežať pri vyšších rýchlostiach bez porúch ventilov, ktoré obmedzujú konštrukcie s vratným pohybom pri zvýšených rýchlostiach cyklu.

Rozsah výkonu, v ktorom skrutkové kompresory skutočne vynikajú, začína na približne 100 kW a siaha cez 1 500 kW v jednom telese kompresora. Pod týmto rozsahom sú špirálové kompresory zvyčajne nákladovo efektívnejšie; nad ním sa odstredivé kompresory stávajú konkurencieschopnými z hľadiska účinnosti pri plnom zaťažení. Skrutkové kompresory majú rozhodujúcu výhodu v účinnosti čiastočného zaťaženia v porovnaní s odstredivými konštrukciami, vďaka čomu sú preferovanou voľbou pre priemyselné procesy s variabilnými tepelnými profilmi – vstrekovanie, chemické reaktory, linky na spracovanie potravín a veľké zariadenia na vykurovanie, ventiláciu a klimatizáciu. V spoločnosti Shanghai Soouney Refrigeration Equipment Co., Ltd. sú konfigurácie skrutkových chladičov prispôsobené profilom zaťaženia poskytnutým klientom, a nie štandardnému nastaveniu nominálnej kapacity, čím sa zabezpečí, že vybraná jednotka strávi väčšinu svojich prevádzkových hodín v pásme najvyššej účinnosti.

Modulácia posuvného ventilu a integrácia pohonu s premenlivými otáčkami

Modulácia kapacity v a skrutkový chladič je dosiahnuté predovšetkým prostredníctvom posuvného ventilu – pozdĺžneho obtokového otvoru obrobeného v skrini kompresora, ktorý postupne odľahčuje kompresnú komoru, keď sa otvára. Štandardné systémy posuvných ventilov umožňujú plynulú moduláciu od 25 % do 100 % menovitého výkonu, pričom niektoré konštrukcie dosahujú minimálne zaťaženie 15 %. Táto nepretržitá modulácia zabraňuje krátkemu cyklovaniu, ktoré urýchľuje opotrebovanie kompresora v stupňovitých systémoch a udržiava stabilné teploty prívodu chladenej vody aj pri kolísaní procesných zaťažení.

Spárovanie skrutkového kompresora s posuvným ventilom s pohonom s premenlivými otáčkami (VSD) na motore zvyšuje účinnosť pri čiastočnom zaťažení. Pri 50 % zaťažení skrutkový chladič vybavený VSD zvyčajne dosahuje COP o 20–35 % vyšší ako jednotka s pevnými otáčkami so samotným posúvačom, pretože príkon motora klesá so štvorcom zníženia rýchlosti. Ekonomický dôvod pre investíciu do VSD je najsilnejší tam, kde sa zaťaženie chladenia výrazne líši v rámci zmien alebo ročných období – bežné vo výrobných zariadeniach, ktoré bežia nepretržite počas dňa a znižujú zaťaženie cez noc.

Olejové hospodárstvo si zaslúži pozornosť v systémoch skrutkových kompresorov. Zaberajúce rotory vyžadujú súvislý olejový film na mazanie a tesnenie; účinnosť separácie oleja a konštrukcia spätného okruhu oleja priamo ovplyvňujú výkon chladiaceho okruhu a životnosť kompresora. Kvalitné jednotky obsahujú vysokoúčinné koalescenčné odlučovače oleja a termostatické olejové chladiace okruhy, ktoré udržujú viskozitu oleja v špecifikovanom rozsahu kompresora bez ohľadu na kolísanie teploty okolia.

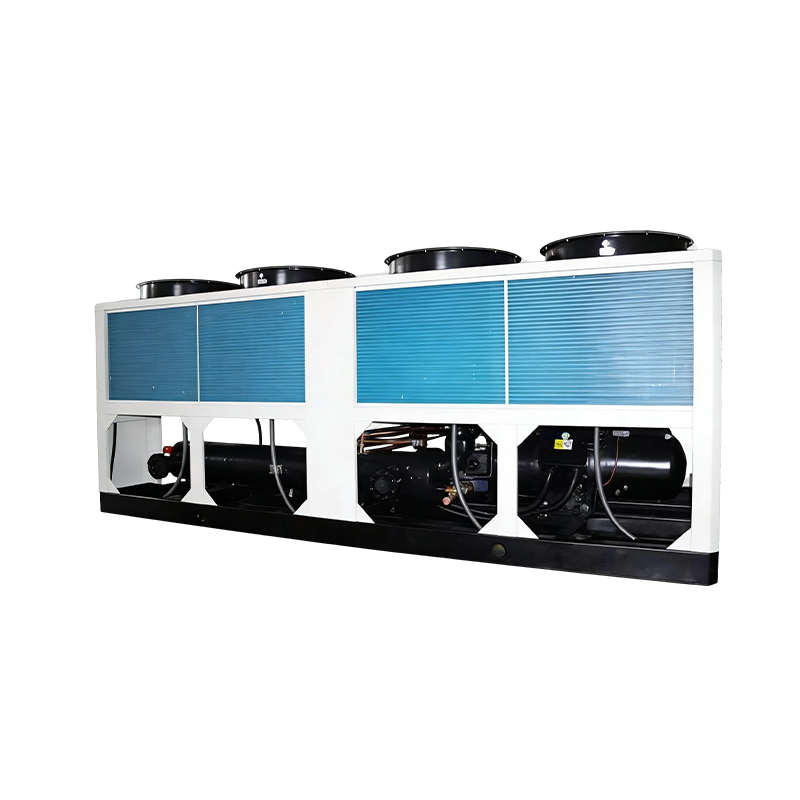

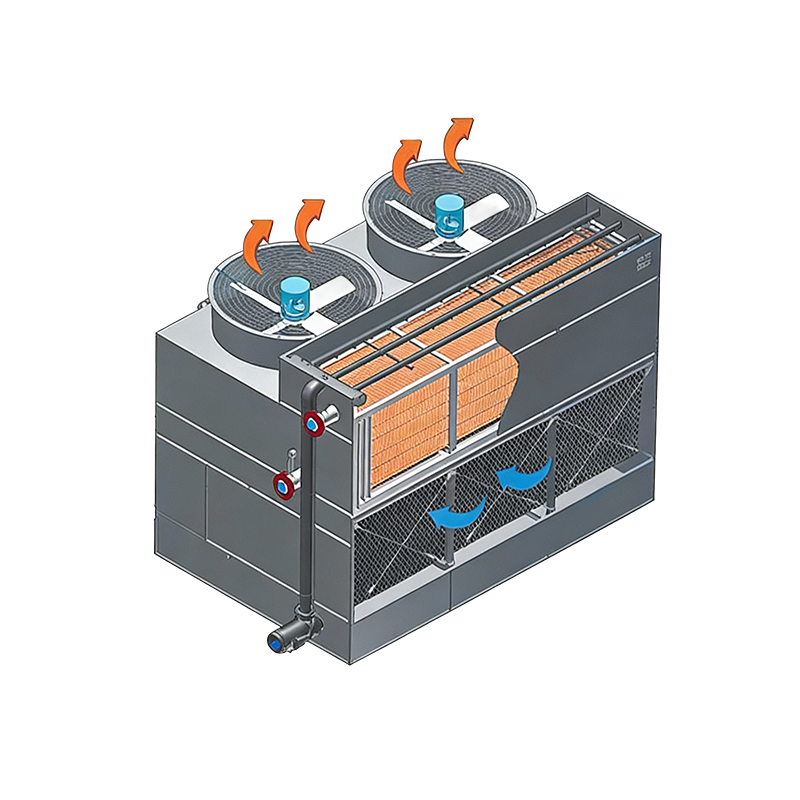

Vzduchom chladený verzus vodou chladený skrutkový chladič: Kritériá výberu

Pri projektoch v tropickom podnebí alebo podnebí s vysokým okolitým prostredím je závislosť vodou chladenej konfigurácie na mokrom teplomere významnou výhodou – teploty vlhkého teplomera sú vo vlhkých oblastiach trvalo o 5–10 °C nižšie ako suchý teplomer, čo umožňuje kondenzátoru pracovať pri nižších tlakoch po celý rok. Tím projektových inžinierov spoločnosti Soouney vyhodnocuje miestne údaje o klíme a infraštruktúru lokality počas fázy cenovej ponuky, aby odporučil konfiguráciu, ktorá minimalizuje celkové náklady na vlastníctvo, a nie len prvé náklady.

Priority uvádzania do prevádzky a prediktívna údržba pre systémy skrutkových chladičov

Správne uvedenie do prevádzky stanovuje základnú líniu výkonu, podľa ktorej sa meria všetko budúce monitorovanie stavu. Medzi kľúčové parametre, ktoré je potrebné zaznamenať pri prvom spustení, patria: sací a výtlačný tlak v definovaných bodoch zaťaženia, nábehová teplota výparníka (rozdiel medzi výstupnou teplotou chladenej vody a teplotou vyparujúceho sa chladiva), nábehová teplota kondenzátora, tlakový rozdiel kompresorového oleja a odber prúdu motora pri plnom a čiastočnom zaťažení. Odchýlky viac ako 2–3 °C v nábehových teplotách počas bežných kontrol sú spoľahlivými skorými indikátormi znečistenia alebo straty náplne chladiva. — adresovateľné s nízkymi nákladmi, ak sa chytia včas, ale drahé, ak sa nechajú nahromadiť.

Analýza oleja v intervaloch 2 000 – 4 000 hodín poskytuje včasné varovanie pred vnútorným opotrebovaním kompresora prostredníctvom merania počtu kovových častíc a viskozity – oveľa informatívnejšie ako samotné výmeny oleja podľa kalendára. Pre a skrutkový chladič prevádzka v kritickom procesnom prostredí, integrácia údajov z riadiacej jednotky chladiča do monitorovacieho systému závodu umožňuje plánovanie údržby založené na trendoch, ktoré zvyčajne predlžuje intervaly generálnej opravy kompresora a znižuje neplánované prestoje o merateľnú rezervu počas 20-ročnej životnosti zariadenia.
