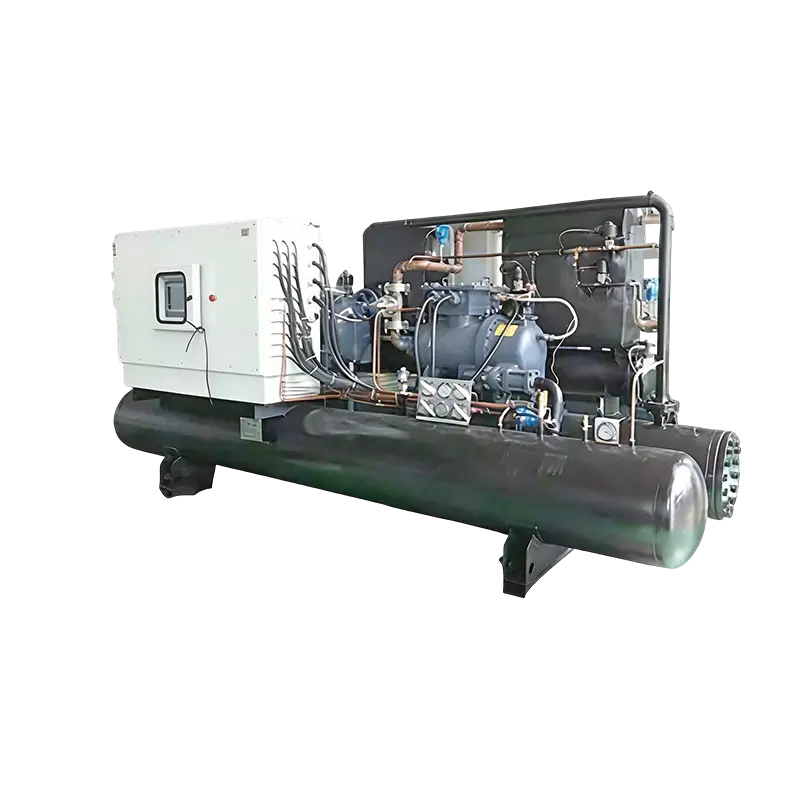

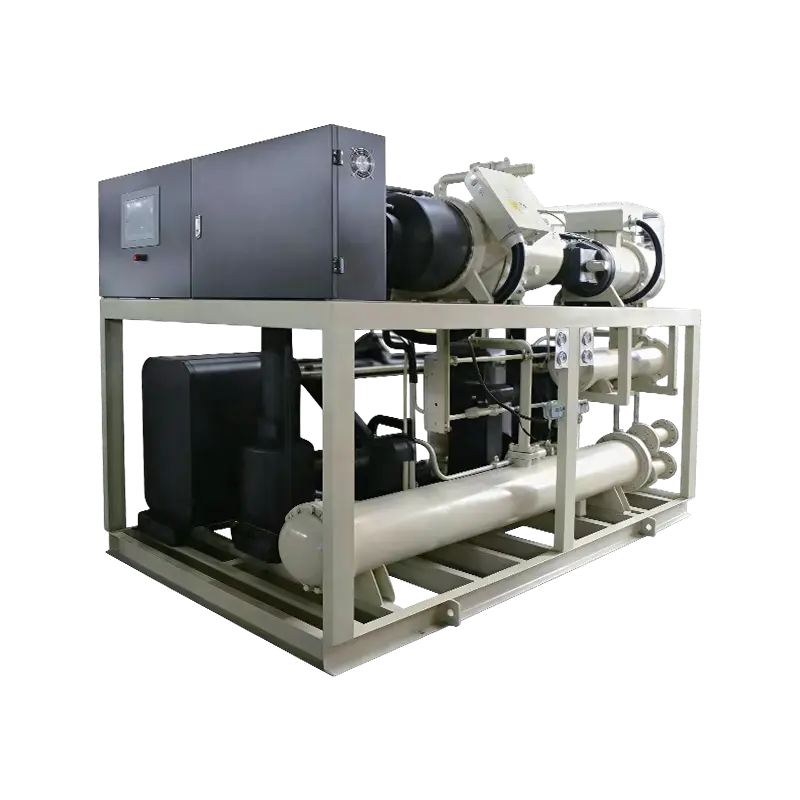

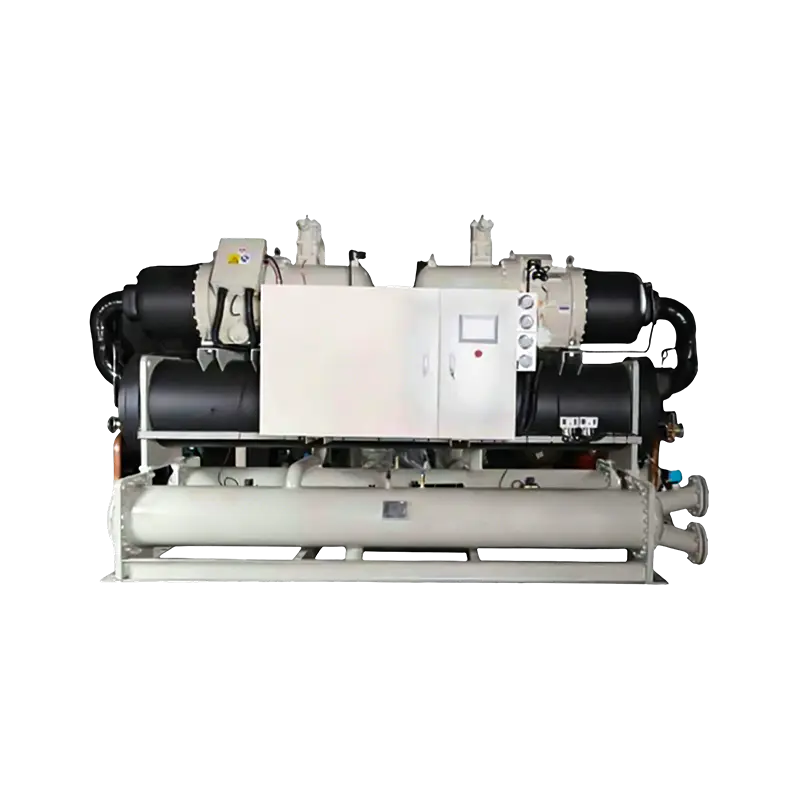

Vodou chladený skrutkový chladič

Teplota okolia Kryogénny jednoduchý kompresor Dvojité kompresory Vodou chladený skrutkový chladič

Vodou chladený skrutkový jednokompresorový dvojstupňový chladič (-45 ℃)

Bežné jednostupňové skrutkové kompresory dosahujú minimálnu teplotu vyparovania -40 ℃. Dosiahnutie nižších teplôt vyžaduje dvojstupňový kaskádový systém. Súčasne podmienky vysokého tlakového pomeru predstavujú významné výzvy pre tradičné jednostupňové kompresory, vrátane nadmerných netesností a zvýšených teplôt na výstupe. Tieto obmedzenia vedú k nízkej účinnosti a spoľahlivosti v extrémnych prevádzkových podmienkach. Jednojednotková dvojstupňová kompresia tieto problémy efektívne rieši.
Dvojstupňový kompresorový systém ponúka pozoruhodné výhody, ako je kompaktný pôdorys a zjednodušené ovládanie. V porovnaní s jednostupňovými kompresnými systémami poskytuje vysokú účinnosť a vynikajúcu spoľahlivosť. Vhodné pre rôzne priemyselné odvetvia vrátane nízkoteplotných chladiacich produktov, procesného chladenia, farmácie a biochémie.

Vodou chladený skrutkový kaskádový chladič (-55 ℃)
Táto séria dosahuje minimálne teploty výstupnej vody až do -8 °C. Naše ultranízkoteplotné chladiče sú kaskádové chladiace jednotky vyvinuté naším základným technickým tímom, ktoré využívajú desaťročia skúseností s dizajnom chladičov pre stredné až nízke teploty a integrujú pokročilé technológie od domácich a medzinárodných partnerov. Vyznačujú sa vysokou účinnosťou, úsporou energie, šetrnosťou k životnému prostrediu a výnimočnou spoľahlivosťou. Kaskádové jednotky sa primárne používajú pre sekundárne chladivá v rozsahu od -35 ℃ do -80 ℃, slúžia aplikáciám vo farmaceutickom a chemickom priemysle, kryštalizácii reaktorov, vysokovákuovej destilácii, testovaní leteckých komponentov, regenerácii plynov, chladení potravín, skladovaní kryogénnych zbraní a iných nízkoteplotných prostrediach.

Kontaktujte nás ihneď

+86 18921753771

[email protected]

Vychádza z autentickej európskej technológie.
Zabezpečenie základnej technologickej zdatnosti našich produktov.

PREV：Žiadny predchádzajúci článok
ĎALEJ：Žiadny ďalší článok

Popis produktu
Špecifikácie produktu

Vodou chladený skrutkový chladič
Možnosti produktu
· Výparník slanej vody
·Celkové spätné získavanie tepla/čiastočné spätné získavanie tepla
· Špeciálny zdroj napájania
·Plynulá regulácia energie
· Ovládanie čerpadla/chladiacej veže
· Pripojenie na vzdialenú komunikáciu
· Konverzia frekvencie

Vlastnosti produktov
· Značka skrutkového kompresora QTwin sa používa s vysokou účinnosťou, nízkou hladinou hluku, menším opotrebovaním a dlhou dobou prevádzky.
· Štvorstupňová regulácia hlasitosti alebo automatická regulácia 0 % – 100 %.
·Použite riadenie mikropočítača PLC z Nemecka SIEMENS, s dotykovou obrazovkou LCD, anglické aj čínske rozhranie človek-stroj.
·Kompletná ochrana pri poruche: ochrana proti vysokému a nízkemu tlaku, ochrana proti úniku vzduchu. ochrana proti hladine oleja ochrana proti prietoku vody, ochrana proti spätnému chodu a chýbajúcej fáze proti zamrznutiu chladenej vody, ochrana proti prepadu chladiacej vody.
·Širší rozsah premenlivej teploty chladenej vody na splnenie nízkoteplotných priemyselných požiadaviek.

Špecifikácia produktu
· Chladivo: R134A/R407C
· Kondenzátor: Faktor znečistenia 0,044m2,9C/KW
·Napájanie: 380V/3P/50Hz
· Maximálny pokles tlaku vody výparníka/kondenzátora: 1,0 MPa
· Výparník: Faktor znečistenia 0,018 m2,9C/KW
· Prípustné kolísanie napätia: ± 5%
· Prípustné kolísanie frekvencie: ± 2 %

Kompresor
Vyberte polouzavretý 5:6 asymetrický dvojskrutkový kompresor od svetoznámej značky. Možnosť úniku tesnenia hriadeľa je nulová. Použitie rotačného výfukového dizajnu, najnovšieho vývoja radu štvrtej generácie, optimalizuje obvodovú rýchlosť, excelentný dizajn prevodu tak, aby jednotka mala vyššiu účinnosť kompresie, kompresná komora motora integrálne odliata s vysokou presnosťou. Dvojitá tlakovo kompenzovaná skriňa rotora veľmi pevná, nerozpína sa ani v stave vysokého tlaku a účinne znižuje hlučnosť.

Výmenník tepla
Kondenzátor a výparník tejto sériovej jednotky využíva plášťový a rúrkový výmenník tepla, používa novú vysoko účinnú štruktúru výmenníka tepla, výmenník tepla využíva najpokročilejší a najefektívnejší zväzok rúrok výmenníka tepla s jedinečnými geometrickými charakteristikami a vylepšeným jadrovým varom potrebným odparovacie jadro, spevňuje tekutinu v rúrke a zároveň oneskoruje rušenie, prenos tepla zlepšuje zanášanie steny, zlepšuje zanášanie vody na strane V porovnaní s predchádzajúcim dizajnom sa jedinečný dizajn účinnosti prenosu tepla zvýšil o 30%. Odparovacia trubica výparníka s vnútornou skrutkovou drážkou na vonkajšom konkávnom zube vylepšená technológia prenosu tepla technológia zubov kondenzátorovej rúrky s vnútornou skrutkovou drážkou, zlepšuje účinnosť prenosu tepla výparníka a kondenzátora a teplotu vyparovania a v konečnom dôsledku zlepšuje pomer energetickej účinnosti jednotky.

PL
Dobrým celočínskym interaktívnym rozhraním je dosiahnuť funkciu automatického ovládania predtým, ako LCD displej pracuje v reálnom čase sochami stroja, presná monitorovacia jednotka pracujúca v optimálnom stave, dotykový panel utesnený, vodotesný, prachotesný, odolný voči korózii, dlhá životnosť kľúča. Vybavené čerpadlami chladiva, čerpadlami chladiacej vody a funkciou riadenia blokovania ventilátora chladiacej veže.

Nízkoteplotné chladiče
SW séria nízkoteplotných chladičov založených na známych značkách ako hostiteľský polohermetický skrutkový kompresor, vstavaný sací filter, olejový filter, odlučovače oleja, bezpečnostný ventil a ochranný modul, bez úniku, nízka hlučnosť, stabilná prevádzka.

Vodou chladený skrutkový jednokompresorový dvojstupňový chladič (-45 ℃)
Vlastnosti produktu
· Modulárny dizajn konfigurácie: Modulárny dizajn pre vysokotlakové a nízkotlakové stupne umožňuje zameniteľnosť medzi rôznymi úrovňami tlaku.
· Posuvník na vykladanie vysokotlakového stupňa: Patentovaný automatický vykladací mechanizmus pre vysokotlakový stupeň. Čistý mechanický dizajn eliminuje potrebu externých komponentov, ako sú solenoidové ventily, čo umožňuje jednoduché a efektívne spustenie kompresora s malým zaťažením.
· Zabudovaný spätný ventil nasávania: Pre väčšie modely obsahuje vstavanú konštrukciu spätného ventilu nasávania na zmenšenie inštalačného priestoru.
· Optimalizovaná dráha toku chladenia motora: Zvyšuje účinnosť kompresora a zároveň zabezpečuje spoľahlivé chladenie motora, čo umožňuje prevádzku v výnimočne širokom rozsahu pre vynikajúcu prispôsobivosť.
· Integrovaný vzduchový filter ekonomizéra: Poskytuje spoľahlivú ochranu kompresora a zjednodušuje konfiguráciu systému.

Vodou chladený skrutkový kaskádový chladič (-55 ℃)
Vlastnosti produktu
· Široký teplotný rozsah: Teploty sekundárneho chladiva od -35°C do -80°C.
· Vysoká spoľahlivosť: Využíva polohermetické skrutkové kompresory na zvýšenie prevádzkovej účinnosti a zároveň eliminuje problémy s netesnosťou, ktoré sú bežné pri otvorených kompresoroch. Znižuje dopĺňanie chladiva a výmenu tesnení hriadeľa, čím zabezpečuje dlhodobú nepretržitú prevádzku.
· Plne automatizované riadenie: Využíva pokročilú technológiu Siemens PLC pre plne automatizovanú prevádzku.
· Vysoká účinnosť a úspora energie: Polohermetické skrutkové kompresory s prevádzkou ekonomizéra zvyšujú účinnosť. Vysokoúčinné dovážané výmenníky tepla v nízko a strednoteplotných stupňoch zaisťujú energeticky efektívnu prevádzku pri čiastočnom aj plnom zaťažení.
· Modulácia kapacity: Jednotka ponúka štvorstupňové riadenie výkonu (25 %, 50 %, 75 %, 100 %) a plynulé nastavenie od 25 % do 100 %.
Profesionálne energeticky úsporné prevádzkové riešenia: Prispôsobené chladiace procesy prispôsobené požiadavkám klienta, poskytujúce špecializované produkty vhodné pre špecifické potreby.

Vodou chladený skrutkový chladič (jeden kompresor)
Vodou chladený skrutkový chladič (jeden kompresor)
SW-
Typ			100S	135S	175S	190S	235S	260S	300S	320S	350S	380S	415S	495S	520S	570S	620S	640S	740S	820S	870S	980S
Nominálny chladiaci výkon		kW	98	135	175.6	191.1	233.3	255.6	301.1	317.8	347.8	380	415	495	521.1	571.1	617.8	642.2	741.8	821.1	871.7	981.8
Nominálny chladiaci výkon		10⁴kcal/h	8.4	11.6	15.1	16.4	20.1	22	25.9	27.3	29.9	32.7	35.7	42.6	44.8	49.1	53.1	55.2	63.8	70.6	74.9	84.4
Spustite kontrolu			Použite riadenie mikropočítača PLC
Napájanie			380V/3N/50HZ
Typ spustenia			Y-A
Kompresor	Typ		Polouzavretý 5:6 asymetrický dvojskrutkový kompresor
	Príkon chladenia (kW)		23	30	39	42	51	56	63	66	73	80	88	103	108	118	126	130	150	167	177	199
	Menovitý prúd (A)		39.2	51.6	64.7	71	86.4	94.1	105.9	111.4	122.7	133.8	148.8	172.8	182.5	197.7	212.8	219.6	253	280.7	298.1	335.2
	Energetická regulácia		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Výparník	Typ		Rúrkový suchý vysokoúčinný výmenník tepla
	Prietok (m³/h)		16.9	23.2	30.2	32.9	40.1	44	518	54.7	59.8	65.4	71.4	85.1	89.6	98.2	106.3	110.5	128.6	141.2	150.8	169.9
	Pokles tlaku vody (kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	Veľkosť rozhrania (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Kondenzátor	Typ		Rúrkový výmenník tepla s vysokou účinnosťou
	Prietok (m³/h)		20.8	28.4	36.9	40.1	48.9	53.6	62.6	66	72.4	79.1	86.5	102.9	108.2	118.5	127.9	132.8	154.4	170	181.2	204.1
	Pokles tlaku vody (kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	Veľkosť rozhrania (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Chladivo	Typ		R134A										R134A
Chladivo	Chladivo volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
Celkové rozmery	Dĺžka (mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	Šírka (mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	Výška (mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
Hmotnosť	Hmotnosť stroja (kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
Hmotnosť	Prevádzková hmotnosť (kg)		900	1150	1300	1420	1540	1670	1890	1930	1970	2050	2330	2550	2950	3000	3200	3450	3750	4450	4600	4850
Podmienka: Vstupná/výstupná teplota chladiacej vody 12C/7℃; Vstupná/výstupná teplota kondenzovanej vody 30℃/35℃. Teplotný člen: výstupná teplota chladenej vody 5℃-15℃; vstupná teplota chladiacej vody 19℃-33℃.

Vodou chladený skrutkový chladič (Dvojité kompresory)
Vodou chladený skrutkový chladič (Dvojité kompresory)
SW-
Typ			830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D	830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D
Nominálny chladiaci výkon		kW	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6
Nominálny chladiaci výkon		10⁴kcal/h	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8
Spustite kontrolu			Použite riadenie mikropočítača PLC
Napájanie			380V/3N/50HZ
Typ spustenia			Y-A										Y-A
Kompresor	Typ		Polouzavretý 5:6 asymetrický dvojskrutkový kompresor
	Príkon chladenia (kW)		176	206	216	236	252	260	300	334	354	398	176	206	216	236	252	260	300	334	354	398
	Menovitý prúd (A)		297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4	297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4
	Energetická regulácia		0-12,5%-25%-37,5%-...100%										0-12,5%-25%-37,5%-...100%
Výparník	Typ		Rúrkový suchý vysokoúčinný výmenník tepla
	Prietok (m³/h)		142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8	142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8
	Pokles tlaku vody (kPa)		65	68	68	70	70	72	72	73	73	75	65	68	68	70	70	72	72	73	73	75
	Veľkosť rozhrania (mm)		DN150	DN200						DN250			DN150	DN200						DN250
Kondenzátor	Typ		Rúrkový výmenník tepla s vysokou účinnosťou
	Prietok (m³/h)		173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4	173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4
	Pokles tlaku vody (kPa)		62	65	65	67	68	68	70	70	72	72	62	65	65	67	68	68	70	70	72	72
	Veľkosť rozhrania (mm)		DN125*2		DN150*2					DN200*2			DN125*2		DN150*2					DN200*2
Chladivo	Typ		R134A										R134A
Chladivo	Chladivo volume(kg)		140	170	180	200	220	240	280	330	340	370	140	170	180	200	220	240	280	330	340	370
Celkové rozmery	Dĺžka (mm)		3800	3830	3830	4100	4100	4100	4550	4580	4680	4720	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	Šírka (mm)		1310	1360	1360	1390	1430	1500	1520	1530	1720	1720	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	Výška (mm)		2100	2250	2250	2270	2280	2290	2500	2640	2640	2640	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
Hmotnosť	Hmotnosť stroja (kg)		4000	4500	5300	6000	6300	7000	7300	8300	8450	8800	4000	4500	5300	6000	6300	7000	7300	8300	8450	8800
Hmotnosť	Prevádzková hmotnosť (kg)		4450	4950	6050	6600	6800	7550	7850	8900	9100	9300	4450	4950	6050	6600	6800	7550	7850	8900	9100	9300
Podmienka: Vstupná/výstupná teplota chladiacej vody 0℃/-5℃, Vstupná/výstupná teplota kondenzovanej vody 30℃/35℃. Teplotný člen: výstupná teplota chladenej vody -7℃~5℃, vstupná teplota chladiacej vody 19℃~33℃. Do chladenej vody by sa malo pridať 25 % glykolovej vody alebo 20 % chloridu vápenatého ako nemrznúca zmes.

Vodou chladený skrutkový chladič (štyri kompresory)

SW-
Typ			2100Q	2300Q	2480Q	2570Q	2980Q	3300Q	3500Q	3950Q
Nominálny chladiaci výkon		kW	2084.4	2284.4	2471.1	2568.9	2967.1	3284.4	3486.7	3927.1
		10⁴kcal/h	179.3	196.5	212.5	220.9	255.2	282.5	299.9	337.7
Spustite kontrolu			Použite riadenie mikropočítača PLC
Napájanie			380V/3N/50HZ
Typ spustenia			Y-A
Kompresor	Typ		Polouzavretý 5:6 asymetrický dvojskrutkový kompresor
	Príkon chladenia (kW)		432	472	504	520	600	668	708	796
	Menovitý prúd (A)		730	790.8	851.2	878.4	1012	1122.8	1192.4	1340.8
	Energetická regulácia		0-6,25%-12,5%-18,75%-..100%
Výparník	Typ		Rúrkový suchý vysokoúčinný výmenník tepla
	Prietok (m³/h)		358.2392.5424.6441.4509.8564.3599.1674.8
	Pokles tlaku vody (kPa)		95
	Veľkosť rozhrania (mm)		DN2002DN2502
Kondenzátor	Typ		Rúrkový výmenník tepla s vysokou účinnosťou
	Prietok (m³/h)		432.4473.6511.2530.7612.9679.1720.7811.5
	Pokles tlaku vody (kPa)		90
	Veľkosť rozhrania (mm)		DN2002DN2502
Chladivo	Typ		R134A
	Chladivo volume(kg)		360	400	440	480	560	660	680	740
Celkové rozmery	Dĺžka (mm)		4150	4150	4150	4620	4620	5000	5000	5000
	Šírka (mm)		2600	2600	2600	2600	2600	2600	2600	2720
	Výška (mm)		2560	2560	2560	2600	2630	2650	2650	2700
Hmotnosť	Hmotnosť stroja (kg)		10500	11800	12850	13800	14600	15200	16850	17500
	Prevádzková hmotnosť (kg)		12100	12500	13100	14300	15100	15800	17650	18800
Podmienka: Vstupná teplota chladiacej vody Výstupná teplota 12℃/7℃ Vstupná/výstupná teplota kondenzovanej vody 30℃/35℃. Teplotný člen: výstupná teplota chladenej vody 5℃~15℃, vstupná teplota chladiacej vody 19℃~33℃.

Nízkoteplotný vodou chladený chladič píly (jeden kompresor) -5 ℃

SW-
Typ			60SX	80SX	105SX	115SX	140SX	150SX	180SX	190SX	210SX	225SX	245SX	300SX	310SX	340SX	370SX	385SX	450SX	490SX	525SX	590SX
Nominálny chladiaci výkon		kW	58.9	80	105.3	113.7	138.9	152.6	180	189.5	208.4	225.3	247.4	294.7	311.6	341.1	369.5	384.2	447.4	490.5	524.2	590.5
Nominálny chladiaci výkon		10⁴kcal/h	5.1	6.9	9.1	9.8	11.9	13.1	15.5	16.3	17.9	19.4	21.3	25.3	26.8	29.3	31.8	33	38.5	42.2	45.1	50.8
Spustite kontrolu			Použite riadenie mikropočítača PLC
Napájanie			380V/3N/50HZ
Typ spustenia			Y-A
Kompresor	Typ		Polouzavretý 5:6 asymetrický dvojskrutkový kompresor
	Príkon chladenia (kW)		21	28	35	38	46	50	57	60	66	72	80	93	98	106	114	118	136	150	160	180
	Menovitý prúd (A)		36.6	48	59.8	65.6	79.8	86.9	97	102	112.3	122.5	136.2	158.2	167	181	194.8	201	231.6	256.9	272.9	306.8
	Energetická regulácia		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Výparník	Typ		Rúrkový suchý vysokoúčinný výmenník tepla
	Prietok (m³/h)		10.9	14.8	19.5	21	25.7	28.2	33.3	35.1	38.6	41.7	45.8	54.5	57.6	63.1	68.4	71.1	82.8	90.7	97	109.2
	Pokles tlaku vody (kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	Veľkosť rozhrania (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Kondenzátor	Typ		Rúrkový výmenník tepla s vysokou účinnosťou
	Prietok (m³/h)		13.8	18.6	24.1	26.1	31.8	34.9	40.8	42.9	47.2	51.1	56.3	66.7	70.4	76.9	83.2	86.4	100.3	110.2	117.7	132.5
	Pokles tlaku vody (kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	Veľkosť rozhrania (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Chladivo	Typ		R134A										R134A
Chladivo	Chladivo volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
Celkové rozmery	Dĺžka (mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	Šírka (mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	Výška (mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
Hmotnosť	Hmotnosť stroja (kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
Hmotnosť	Prevádzková hmotnosť (kg)		890	1140	1290	1410	1530	1660	1800	1840	1880	1960	2240	2460	2860	2960	3050	3300	3600	4300	4450	4700
Podmienka: Vstupná/výstupná teplota chladiacej vody 0℃/-5℃; Vstupná/výstupná teplota kondenzovanej vody 30℃/35℃ Teplotný člen: výstupná teplota chladenej vody -7℃~5℃; Vstupná teplota chladiacej vody 19°C~33°C. Chladená voda by mala byť pridaná 25% glykolovou vodou alebo 20% chloridom vápenatým ako nemrznúca zmes.

Vodou chladený chladič s nízkou teplotou (Dvojité kompresory) – 5 °C

SW-
Typ			120DX	160DX	210DX	230DX	280DX	300DX	360DX	380DX	420DX	450DX	490DX	600DX	620DX	680DX	740DX	770DX	900DX	980DX	1050DX	1180DX
Nominálny chladiaci výkon		kW	117.9	160	210.5	227.4	277.9	305.3	360	378.9	416.8	450.5	494.7	589.5	623.2	682.1	738.9	768.4	894.7	981.1	1048.4	1181.1
Nominálny chladiaci výkon		10⁴kcal/h	10.1	13.8	18.1	19.6	23.9	26.2	31	32.6	35.8	38.7	42.5	50.7	53.6	58.7	63.5	66.1	76.9	84.4	90.1	101.6
Spustite kontrolu			Použite riadenie mikropočítača PLC
Napájanie			380V/3N/50HZ
Typ spustenia			Y-A
Kompresor	Typ		Polouzavretý 5:6 asymetrický dvojskrutkový kompresor
	Príkon chladenia (kW)		42	56	70	76	92	100	114	120	132	144	160	186	196	212	228	236	272	300	320	360
	Menovitý prúd (A)		73.2	96	119.6	131.2	159.6	173.8	194	204	224.6	245	272.4	316.4	334	362	389.6	402	463.2	513.8	545.8	613.6
	Energetická regulácia		0-16,5%-33%-..100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-...100%
Výparník	Typ		Rúrkový suchý vysokoúčinný výmenník tepla
	Prietok (m³/h)		21.8	29.6	38.9	42.1	51.4	56.5	66.6	70.1	77.1	83.3	91.5	109.1	115.3	126.2	136.7	142.2	165.5	181.5	194	218.5
	Pokles tlaku vody (kPa)		50	50	52	52	54	54	55	55	58	60	65	68	68	70	70	72	72	73	73	75
	Veľkosť rozhrania (mm)		DN100		DN125			DN150					DN150	DN200						DN250
Kondenzátor	Typ		Rúrkový výmenník tepla s vysokou účinnosťou
	Prietok (m³/h)		27.5	37.2	48.3	52.2	63.6	69.7	81.5	85.8	94.4	102.3	112.6	133.4	140.9	153.8	166.3	172.8	200.7	220.3	235.4	265.1
	Pokles tlaku vody (kPa)		45	45	48	48	50	52	52	54	55	55	62	65	65	67	68	68	70	70	72	72
	Veľkosť rozhrania (mm)		DN100		DN125	DN80*2	DN¹00*2				DN125*2		DN125*2		DN150*2					DN200*2
Chladivo	Typ		R134A										R134A
Chladivo	Chladivo volume(kg)		40	50	64	70	80	92	106	110	120	130	140	170	180	200	220	240	280	330	340	370
Celkové rozmery	Dĺžka (mm)		2950	2950	3250	3285	3285	3555	3540	3540	3800	3800	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	Šírka (mm)		1060	1085	950	1000	1050	1050	1100	1200	1260	1310	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	Výška (mm)		1545	1620	1630	1785	1900	1915	1920	1920	2020	2050	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
Hmotnosť	Hmotnosť stroja (kg)		1650	1850	2100	2300	2400	2600	3000	3050	3300	3750	4000	4500	5300	6000	6300	7000	7300	8300	8400	8550
Hmotnosť	Prevádzková hmotnosť (kg)		1885	2135	2535	2635	2720	3070	3510	3560	3880	4130	4370	4870	5850	6550	6785	7535	7835	8885	9085	9285
Podmienka: Vstupná/výstupná teplota chladiacej vody 0 ℃/-5 ℃; Vstupná/výstupná teplota kondenzovanej vody 30℃/35℃ Teplotný člen: výstupná teplota chladenej vody -7℃~5℃; Vstupná teplota chladiacej vody 19℃-33℃. Do chladenej vody by sa malo pridať 25 % glykolovej vody alebo 20 % chloridu vápenatého ako nemrznúca zmes.

Nízkoteplotný vodou chladený chladič sarew (jeden kompresor) -15 ℃

SW-
Typ			40SY	55SY	75SY	80SY	100 SY	105SY	125SY	130 SY	140 SY	155SY	170 SY	200ASY	210 SY	230 SY	250 SY	260 SY	300 SY	330 SY	360 SY	400 SY
Nominálny chladiaci výkon		kW	40	55	75	80	100	105	125	130	140	155	170	200	210	230	250	260	300	330	360	400
Nominálny chladiaci výkon		10⁴kcal/h	3.4	4.7	6.4	6.9	8.6	9	10.7	11.2	12	13.3	14.6	17.2	18.1	19.8	21.5	22.4	25.8	28.4	31	34.4
Spustite kontrolu			Použite riadenie mikropočítača PLC
Napájanie			380V/3N/50HZ
Typ spustenia			Y-A
Kompresor	Typ		Polouzavretý 5:6 asymetrický dvojskrutkový kompresor
	Príkon chladenia (kW)		19	25	30	34	42	45	50	53	58	64	71	82	87	94	101	105	123	136	145	160
	Menovitý prúd (A)		32.9	43.3	54.4	59.6	72.6	79.1	89	93.6	103.1	112.4	125.1	145.2	153.3	166.1	178.8	184.5	212.6	235.9	250.5	281.7
	Energetická regulácia		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Výparník	Typ		Rúrkový suchý vysokoúčinný výmenník tepla
	Prietok (m³/h)		8	11.1	15.1	16.1	20.1	21.1	25.1	26.1	28.1	31.2	34.2	40.2	42.2	46.2	50.3	52.3	60.3	66.3	72.4	80.4
	Pokles tlaku vody (kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	Veľkosť rozhrania (mm)		DN50				DN65				DN80		DN100				DN125
Kondenzátor	Typ		Rúrkový výmenník tepla s vysokou účinnosťou
	Prietok (m³/h)		10.1	13.8	18.1	19.6	24.4	25.8	30.1	31.5	33.2	37.7	41.5	48.5	51.1	55.7	60.4	62.8	72.8	80.2	86.9	96.3
	Pokles tlaku vody (kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	Veľkosť rozhrania (mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
Chladivo	Typ		R134A										R134A
Chladivo	Chladivo volume(kg)		16	22	25	30	35	40	45	50	53	56	60	65	70	80	90	95	110	125	135	145
Celkové rozmery	Dĺžka (mm)		2350	2350	2700	2700	2850	2850	3000	3000	3020	3020	3020	3300	3400	3400	3400	3400	3550	3550	3550	3550
	Šírka (mm)		680	680	730	750	850	850	905	905	920	950	980	980	1000	1000	1050	1050	1130	1250	1250	1300
	Výška (mm)		1300	1300	1510	1550	1600	1600	1670	1670	1730	1750	1770	1890	2010	2010	2010	2010	2090	2200	2200	2250
Hmotnosť	Hmotnosť stroja (kg)		830	1030	1120	1240	1310	1390	1600	1670	1740	1810	2040	2250	2520	2800	2850	3030	3380	3780	4160	4380
Hmotnosť	Prevádzková hmotnosť (kg)		1030	1230	1320	1490	1560	1640	1850	1970	2040	2110	2340	2550	2820	3100	3200	3250	3430	3980	4380	4560
Podmienka: Vstupná/výstupná teplota chladiacej vody -10℃/-15℃; Vstupná/výstupná teplota kondenzovanej vody 30℃/35℃. Teplotný člen: výstupná teplota chladenej vody -17℃~-7℃; Vstupná teplota chladiacej vody 19℃~33℃. Do chladenej vody by sa malo pridať 40 % glykolovej vody alebo 25 % chloridu vápenatého ako nemrznúca zmes.

Nízkoteplotný vodou chladený skrutkový chladič (dvojité kompresory) -15 ℃

sw-
Typ			80 DY	110DY	150 DY	160 DY	200 DY	210DY	250 DY	260 DY	280 DY	310DY	340 DY	400 DY	420DY	460 DY	500 DY	520DY	600 DY	660DY	720DY	800 DY
Nominálny chladiaci výkon		kW	80	110	150	160	200	210	250	260	280	310	340	400	420	460	500	520	600	660	720	800
Nominálny chladiaci výkon		10⁴kcal/h	6.9	9.5	12.9	13.8	17.2	18.1	21.5	22.4	24.1	26.7	29.2	34.4	36.1	39.6	43	44.7	51.6	56.7	61.9	68.8
Spustite kontrolu			Použite riadenie mikropočítača PLC
Napájanie			380V/3N/50HZ
Typ spustenia			Y-A
Kompresor	Typ		Polouzavretý 5:6 asymetrický dvojskrutkový kompresor
	Príkon chladenia (kW)		38	50	60	68	84	90	100	106	116	128	142	164	174	188	202	210	246	272	290	320
	Menovitý prúd (A)		65.8	86.6	108.8	119.2	145.2	158.2	178	187.2	206.2	224.8	250.2	290.4	306.6	332.2	357.6	369	425.2	471.8	501	563.4
	Energetická regulácia		0-16,5%-33%-..100%			0-12,5%-25%-37,5%...100%							0-12,5%-25%-37,5%-..100%
Výparník	Typ		Rúrkový suchý vysokoúčinný výmenník tepla
	Prietok (m³/h)		16.1	22.1	30.2	32.2	40.2	42.2	50.3	52.3	56.3	62.3	68.3	80.4	84.4	92.5	100.5	104.5	120.6	132.7	144.7	160.8
	Pokles tlaku vody (kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	Veľkosť rozhrania (mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
Kondenzátor	Typ		Rúrkový výmenník tepla s vysokou účinnosťou
	Prietok (m³/h)		20.3	27.5	36.1	39.2	48.8	51.6	60.2	63	66.4	75.3	82.9	97	102.2	111.5	120.7	125.6	145.5	160.3	173.7	192.6
	Pokles tlaku vody (kPa)		45	45	48	48	52	52	55	55	58	58	58	60	60	60	65	65	70	70	72	74
	Veľkosť rozhrania (mm)		DN80		DN100	DN65*2	DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
Chladivo	Typ		R134A
Chladivo	Chladivo volume(kg)		32	44	50	60	70	80	90	100	106	112	120	130	140	160	180	190	220	250	270	290
Celkové rozmery	Dĺžka (mm)		2950	2950	2950	3150	3150	3150	3570	3570	3570	3570	3700	3700	3700	3700	3700	4500	4500	4500	4900	4900
	Šírka (mm)		1140	1140	1200	1000	1050	1050	1100	1100	1200	1250	1310	1310	1350	1350	1400	1400	1550	1550	1550	1600
	Výška (mm)		1480	1480	1500	1800	1850	1850	1850	1850	1900	1900	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Hmotnosť	Hmotnosť stroja (kg)		1500	1700	1950	2150	2250	2450	2850	2900	3050	3500	3750	4250	5050	5750	5850	6550	6850	7850	7950	8100
Hmotnosť	Prevádzková hmotnosť (kg)		1785	2035	2435	2535	2620	2970	3410	3460	3680	3930	4170	4670	5650	6350	6385	7135	7435	8485	8685	8885
Stav: Vstupná/výstupná teplota chladiacej vody -10℃/-15℃; Vstupná/výstupná teplota kondenzovanej vody 30℃/35℃ Teplotný člen: výstupná teplota chladenej vody -17 ℃~-7 ℃; Vstupná teplota chladiacej vody 19℃~33℃. Do chladenej vody by sa malo pridať 40 % glykolovej vody alebo 25 % chloridu vápenatého ako nemrznúca zmes.

Vodou chladený chladič píly pri nízkej teplote (jeden kompresor) -25 ℃
sw-
Typ			30ST	40ST	50ST	55AT	70ST	75ST	90ST	95ST	100 ST	HOST	120ST	145ST	155ST	170ST	180ST	190ST	220ST	240ST	260ST	290 ST
Nominálny chladiaci výkon		kW	30	40	52	56	68	75	88.5	93.5	102	110	122	145	153	168	182	187	220	241	258	290
Nominálny chladiaci výkon		10⁴kcal/h	2.6	3.4	4.3	4.7	6	6.4	7.3	7.7	8.6	9.5	10.5	12.5	13.2	14.4	15.6	16.1	18.9	20.7	22.2	24.9
Spustite kontrolu			Použite riadenie mikropočítača PLC
Napájanie			380V/3N/50HZ
Typ spustenia			Y-A
Kompresor	Typ		Polouzavretý 5:6 asymetrický dvojskrutkový kompresor
	Príkon chladenia (kW)		19.5	25.5	32	36.5	44	48.4	54.4	57.3	63	68.8	76.5	88.9	93.8	101.7	109.4	112.9	130	144	153	172
	Menovitý prúd (A)		33	43.6	54.6	62.3	75.8	82.6	93	97.8	107.7	117.5	130.6	151.7	160.2	173.5	186.8	192.8	222.1	246.4	261.7	294.2
	Energetická regulácia		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Výparník	Typ		Rúrkový suchý vysokoúčinný výmenník tepla
	Prietok (m³/h)		6.4	8.5	10.6	11.7	14.8	15.9	18	19.1	21.2	23.3	25.4	29.7	31.8	35	37.1	39.2	44.5	49.8	53	59.4
	Pokles tlaku vody (kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	Veľkosť rozhrania (mm)		DN50				DN65				DN80		DN100				DN125
Kondenzátor	Typ		Rúrkový výmenník tepla s vysokou účinnosťou
	Prietok (m³/h)		8.6	11.4	14.1	15.5	19.6	21	23.7	24.9	27.7	30.3	33.4	38.9	41.3	45.2	48.2	50.6	58.1	64.8	68.8	76.7
	Pokles tlaku vody (kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	Veľkosť rozhrania (mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
Chladivo	Typ		R134A										R134A
Chladivo	Chladivo volume(kg)		7.7	10.2	14.1	15.4	19.2	20.5	23	24.3	26.9	29.4	32	38.4	39.7	43.5	47.3	48.6	56.3	62.7	67.8	75.5
Celkové rozmery	Dĺžka (mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	Šírka (mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	Výška (mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
Hmotnosť	Hmotnosť stroja (kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	4030	4210	4430
Hmotnosť	Prevádzková hmotnosť (kg)		1160	1360	1450	1620	1690	1770	1980	2140	2210	2280	2510	2720	2990	3270	3370	3450	3630	3980	4580	4760
Podmienka: Vstupná/výstupná teplota chladiacej vody-20℃/-25℃; Vstupná/výstupná teplota kondenzovanej vody 30℃/35℃. Teplotný termín: výstupná teplota chladenej vody -27 ℃ ~ 17 ℃; Vstupná teplota chladiacej vody 19℃-33℃; Chladená voda by sa mala podľa potreby pridať 50 % glykolovej vody alebo 27 % chloridu vápenatého.

Nízkoteplotný vodou chladený skrutkový chladič (dvojité kompresory) -25 ℃

sw-
Typ			60DT	80DT	100 DT	110DT	140DT	150 DT	180 DT	190DT	200 DT	220DT	240 DT	290 DT	310DT	340DT	360DT	380DT	440DT	480 DT	520DT	580DT
Nominálny chladiaci výkon		kW	60	80	104	112	136	150	177	187	204	220	244	290	306	336	364	374	440	482	516	580
Nominálny chladiaci výkon		10⁴kcal/h	5.2	6.9	8.6	9.5	12	12.9	14.6	15.5	17.2	18.9	21	24.9	26.3	28.9	31.3	32.2	37.8	41.4	44.4	49.9
Spustite kontrolu			Použite riadenie mikropočítača PLC
Napájanie			380V/3N/50HZ
Typ spustenia			Y-A
Kompresor	Typ		Polouzavretý 5:6 asymetrický dvojskrutkový kompresor
	Príkon chladenia (kW)		39	51	64	73	88	96.8	108.8	114.6	126	137.6	153	177.8	187.6	203.4	218.8	225.8	260	288	306	344
	Menovitý prúd (A)		66	87.2	109.2	124.6	151.6	165.2	186	195.6	215.4	235	261.2	303.4	320.4	347	373.6	385.6	444.2	492.8	523.4	588.4
	Energetická regulácia		0-16,5%-33%-...100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-..100%
Výparník	Typ		Rúrkový suchý vysokoúčinný výmenník tepla
	Prietok (m³/h)		12.7	17	21.2	23.3	29.7	31.8	36	38.2	42.4	46.6	50.9	59.4	63.6	70	74.2	78.4	89	99.6	106	118.7
	Pokles tlaku vody (kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	Veľkosť rozhrania (mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
Kondenzátor	Typ		Rúrkový výmenník tepla s vysokou účinnosťou
	Prietok (m³/h)		17.2	22.7	28.2	31	39.2	42	47.5	49.9	55.4	60.5	66.7	77.7	82.6	90.5	96.3	101.1	116.3	129.7	137.6	153.4
	Pokles tlaku vody (kPa)		45	45	48	48	52	52	55	55	58	58	54	54	56	58	58	62	62	70	72	72
	Veľkosť rozhrania (mm)		DN50*2		DN65*2		DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
Chladivo	Typ		R134A
Chladivo	Chladivo volume(kg)		15.4	20.5	28.1	30.7	38.4	40.9	46.1	48.6	53.7	58.9	64	76.8	79.3	87	94.7	97.2	112.6	125.4	135.6	151
Celkové rozmery	Dĺžka (mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	Šírka (mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	Výška (mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Hmotnosť	Hmotnosť stroja (kg)		1700	1900	2150	2350	2450	2650	3050	3100	3350	3800	4050	4550	5350	6050	6150	6850	7150	8150	8250	8400
Hmotnosť	Prevádzková hmotnosť (kg)		2235	2485	2885	2985	3070	3420	3860	3910	4180	4430	4670	5170	6050	6750	6785	7535	7835	8885	9085	9285
Stav: Vstupná/výstupná teplota chladiacej vody -20 ℃/-25 ℃; Vstupná/výstupná teplota kondenzovanej vody 30 ℃/35℃ Teplotný člen: výstupná teplota chladenej vody -27 ℃ ~ 17 ℃; Vstupná teplota chladiacej vody 19℃-33℃; Chladená voda by sa mala podľa potreby pridať 50 % glykolovej vody alebo 27 % chloridu vápenatého.

Nízkoteplotný vodou chladený skrutkový chladič (jeden kompresor) -35 ℃

sw-
Typ			16SZ	22SZ	29SZ	32SZ	40SZ	43SZ	50SZ	53SZ	58SZ	63SZ	69SZ	82SZ	87SZ	95SZ	103SZ	107SZ	123SZ	137SZ	148SZ	165SZ
Nominálny chladiaci výkon		kW	16	22	29	32	40	43	50	53	58	63	69	82	87	95	103	107	123	137	148	165
Nominálny chladiaci výkon		10⁴kcal/h	1.4	1.9	2.5	2.8	3.4	3.7	4.3	4.6	5	5.4	5.9	7.1	7.5	8.2	8.9	9.2	10.6	11.8	12.7	14.2
Spustite kontrolu			Použite riadenie mikropočítača PLC
Napájanie			380V/3N/50HZ
Typ spustenia			Y-A
Kompresor	Typ		Polouzavretý 5:6 asymetrický dvojskrutkový kompresor
	Príkon chladenia (kW)		17	23	29	31	39	42	48	50	55	60	66	78	82	90	97	100	116	129	138	153
	Menovitý prúd (A)		30.2	41.1	53.7	57	71.7	73.5	82.7	88.7	97.6	104.2	111.9	131.9	142.7	155.5	165.2	172.1	201.2	220.8	238	265.1
	Energetická regulácia		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Výparník	Typ		Rúrkový suchý vysokoúčinný výmenník tepla
	Prietok (m³/h)		3.5	4.9	6.4	7.1	8.8	9.5	11.1	11.7	12.8	13.9	15.2	18.1	19.2	21	22.8	23.6	27.2	30.3	32.7	36.5
	Pokles tlaku vody (kPa)		45	45	47	47	48	50	50	52	52	54	58	58	60	60	62	65	68	70	70	72
	Veľkosť rozhrania (mm)		DN40				DN50				DN65		DN80				DN100
Kondenzátor	Typ		Rúrkový výmenník tepla s vysokou účinnosťou
	Prietok (m³/h)		5.7	7.7	10	10.8	13.6	14.6	16.9	17.7	19.4	21.2	23.2	27.5	29.1	31.8	34.4	35.6	41.1	45.8	49.2	54.7
	Pokles tlaku vody (kPa)		35	35	46	46	47	48	48	50	50	50	55	57	58	58	60	62	65	68	68	70
	Veľkosť rozhrania (mm)		DN40		DN50		DN65				DN80		DN80		DN100					DN125
Chladivo	Typ		R134A
Chladivo	Chladivo volume(kg)		4.3	5.9	7.8	8.6	10.8	116	13.5	14.3	15.6	17	18.6	22.1	23.4	25.6	27.7	28.8	33.1	36.9	39.9	44.4
Celkové rozmery	Dĺžka (mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	Šírka (mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	Výška (mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
Hmotnosť	Hmotnosť stroja (kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	3930	4210	4430
Hmotnosť	Prevádzková hmotnosť (kg)		1140	1340	1430	1600	1670	1750	1960	2120	2190	2260	2490	2700	2955	3235	3335	3415	3580	4130	4530	4710
Podmienka: Vstupná/výstupná teplota chladiacej vody-30℃/-35℃; Vstupná/výstupná teplota kondenzovanej vody 30℃/35℃. Teplotný člen: výstupná teplota chladenej vody -37℃~-27℃; Vstupná teplota chladiacej vody 19℃-33℃; Chladená voda by sa mala podľa potreby pridať 57 % glykolovej vody alebo 30 % chloridu vápenatého.

Nízkoteplotný vodou chladený skrutkový chladič (dvojité kompresory) -35 ℃

sw-
Typ			32DZ	44DZ	58DZ	64DZ	80 DZ	86DZ	100 DZ	106DZ	116DZ	126DZ	138 DZ	164DZ	174DZ	190 DZ	206DZ	214DZ	246DZ	274 DZ	296 DZ	330 DZ
Nominálny chladiaci výkon		kW	32	44	58	64	80	86	100	106	116	126	138	164	174	190	206	214	246	274	296	330
Nominálny chladiaci výkon		10⁴kcal/h	2.8	3.8	5	5.5	6.9	7.4	8.6	9.1	10	10.8	11.9	14.1	15	16.3	17.7	18.4	21.2	23.6	25.5	28.4
Spustite kontrolu			Použite riadenie mikropočítača PLC
Napájanie			380V/3N/50HZ
Typ spustenia			Y-A
Kompresor	Typ		Polouzavretý 5:6 asymetrický dvojskrutkový kompresor
	Príkon chladenia (kW)		34	46	58	62	78	84	96	100	110	120	132	156	164	180	194	200	232	258	276	306
	Menovitý prúd (A)		60.4	82.2	107.4	114	143.4	147	165.4	177.4	195.2	208.4	223.8	263.8	285.4	311	330.4	344.2	402.4	441.6	476	530.2
	Energetická regulácia		0-16,5%-33%-...100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-..100%
Výparník	Typ		Rúrkový suchý vysokoúčinný výmenník tepla
	Prietok (m³/h)		7.1	9.7	12.8	14.1	17.7	19	22.1	23.4	25.6	27.8	30.5	36.2	38.5	42	45.5	47.3	54.4	60.6	65.4	72.9
	Pokles tlaku vody (kPa)		50	50	52	52	54	54	55	58	58	60	62	64	64	64	65	68	68	70	70	72
	Veľkosť rozhrania (mm)		DN50		DN65		DN80			DN100			DN100	DN125						DN150
Kondenzátor	Typ		Rúrkový výmenník tepla s vysokou účinnosťou
	Prietok (m³/h)		11.4	15.5	20	21.7	27.2	29.2	33.7	35.4	38.9	42.3	46.4	55	58.1	63.6	68.8	71.2	82.2	91.5	98.4	109.4
	Pokles tlaku vody (kPa)		45	45	48	48	52	52	52	55	55	58	60	60	62	62	63	65	65	68	70	70
	Veľkosť rozhrania (mm)		DN40*2		DN50*2		DN65*2				DN80*2		DN80*2		DN100*2					DN125*2
Chladivo	Typ		R134A
Chladivo	Chladivo volume(kg)		8.6	11.9	15.6	17.2	21.5	23.2	26.9	28.5	31.2	33.9	37.2	44.2	46.9	51.2	55.5	57.6	66.3	73.8	79.7	88.9
Celkové rozmery	Dĺžka (mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	Šírka (mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	Výška (mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Hmotnosť	Hmotnosť stroja (kg)		1625	1825	2065	2265	2365	2555	2955	3005	3255	3705	3955	4450	5250	5950	6250	6930	7230	8230	8330	8480
Hmotnosť	Prevádzková hmotnosť (kg)		1845	2045	2285	2535	2635	2825	3225	3325	3575	4025	4275	4770	5570	6270	6700	7380	7680	8680	8780	8930
Podmienka: Vstupná/výstupná teplota chladiacej vody-20℃/-25℃; Vstupná/výstupná teplota kondenzovanej vody 30℃/35℃. Teplotný termín: výstupná teplota chladenej vody -27 ℃ ~ 17 ℃; Vstupná teplota chladiacej vody 19℃-33℃; Chladená voda by sa mala podľa potreby pridať 57% glykolovej vody alebo 30% chloridu vápenatého.

Vodou chladený skrutkový jednokompresorový dvojstupňový chladič (-45 ℃)
SW-
Typ			35SLT	38SLT2	48SLT	50SLT2	125SLT	135SLT2
Nominálny chladiaci výkon		kW	35	38	48	50	125	135
Nominálny chladiaci výkon		10⁴kcal/h	3	3.3	4.1	4.3	10.7	11.6
Spustite kontrolu			Použite riadenie mikropočítača PLC
Napájanie			380V/3N/50HZ
Typ spustenia			Y-A
Kompresor	Typ		Polouzavretý 5:6 asymetrický dvojskrutkový kompresor
	Príkon chladenia (kW)		33	37	40	46	116	131
	Menovitý prúd (A)		56	64	68	78	196.5	222
	Energetická regulácia		0-25%-50%-75%-100%
Výparník	Typ		Vysokoúčinný výmenník tepla z nehrdzavejúcej ocele
	Prietok (m³/h)		16	17	22	24	58	62
	Pokles tlaku vody (kPa)		95	95	95	95	120	120
	Veľkosť rozhrania (mm)		DN80	DN80	DN80	DN80	DN125	DN125
Kondenzátor	Typ		Rúrkový výmenník tepla s vysokou účinnosťou
	Prietok (m³/h)		20	20	28	28	72	78
	Pokles tlaku vody (kPa)		80	80	80	80	46	46
	Veľkosť rozhrania (mm)		DN80	DN80	DN80	DN80	DN150	DN150
Chladivo			R134A
Celkové rozmery	Dĺžka (mm)		2880	2880	3200	3200	4100	4100
	Šírka (mm)		1100	1100	1100	1100	1300	1300
	Výška (mm)		1650	1680	1800	1850	2100	2150
Hmotnosť	Hmotnosť stroja (kg)		1280	1330	1850	1920	4500	4560
Hmotnosť	Prevádzková hmotnosť (kg)		1380	1420	2020	2080	4950	5050
Stav Vstupná/výstupná teplota chladiacej vody -40℃ /-45℃ Vstupná/výstupná teplota kondenzovanej vody 30℃/35℃. Teplotný člen: výstupná teplota chladenej vody -47℃~-37°C; Vstupná teplota chladiacej vody 19°C~33°C. Chladená voda by mala byť pridaná 60% glykolovou vodou ako nemrznúca zmes.

Vodou chladený skrutkový kaskádový chladič (-55°C)
SW-
Typ			65DFD	90DFD	125DFD	170 DFD	210 DFD	250 DFD	330 DFD
Nominálny chladiaci výkon		kW	65	90	125	170	210	250	330
Nominálny chladiaci výkon		10⁴kcal/h	5.6	7.7	10.7	14.6	18.1	21.5	28.4
Spustite kontrolu			Použite riadenie mikropočítača PLC
Napájanie			380V/3N/50HZ
Typ spustenia			Y-A
Nízka úroveň tlaku	Typ		Polouzavretý 5:6 asymetrický dvojskrutkový kompresor
	Chladivo		R23
	Dajte do chladničky		Etanol
	Príkon chladenia (kW)		30	39	52	69	82	98	125
	Menovitý prúd (A)		70	93	128	172	205	245	315
	Prietok (m³/h)		27.7	38.4	53.3	72.5	89.6	106.6	140.7
	Pokles tlaku vody (kPa)		95	100	100	110	110	120	120
	Veľkosť rozhrania (mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	Výparník		Vysokoúčinný výmenník tepla z nehrdzavejúcej ocele
Vysoká úroveň tlaku	Typ		Polouzavretý 5:6 asymetrický dvojskrutkový kompresor
	Chladivo		R134A/R404A
	Príkon chladenia (kW)		46	60	80	105	130	160	205
	Menovitý prúd (A)		121	153	202	265	335	390	500
	Prietok (m³/h)		28	38	51	69	85	102	132
	Pokles tlaku vody (kPa)		70	70	70	75	75	80	80
	Veľkosť rozhrania (mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	Kondenzátor		Rúrkový výmenník tepla s vysokou účinnosťou
Celkové rozmery	Dĺžka (mm)		3000	3000	3200	3200	3200	5000	5000
	Šírka (mm)		1800	1800	1800	1800	1800	1900	1900
	Výška (mm)		1750	1800	1800	1850	1950	2250	2450
Hmotnosť stroja (kg)			1850	2100	2300	2600	2800	3900	4500
Podmienka: Vstupná/výstupná teplota chladiacej vody -50℃/-55℃; Vstupná/výstupná teplota kondenzovanej vody 30℃/35℃. Teplotný člen: výstupná teplota chladenej vody -57℃~-47℃; Vstupná teplota chladiacej vody 19℃~33℃. Chladená voda by mala byť pridaná etanolom ako nemrznúca zmes.

Shanghai Soouney Refrigeration Equipment Co., Ltd.

O Soouney.

Technologický benchmark v sektore priemyselného chladenia

Shanghai Soouney Refrigeration Equipment Co., Ltd. is a large-to-medium-sized high-tech enterprise within Shanghai's refrigeration sector, integrating research, development, production and sales. We are China Teplota okolia Kryogénny jednoduchý kompresor Dvojité kompresory Vodou chladený skrutkový chladič Suppliers and Wholesale Teplota okolia Kryogénny jednoduchý kompresor Dvojité kompresory Vodou chladený skrutkový chladič Company. Upholding the quality principles of 'integrity, quality, service and innovation', the company pursues a development philosophy centred on humanisation and technological advancement, driving product R&D and manufacturing with high starting points and stringent standards. It has now grown into a renowned brand in the domestic and international markets for cabinet air conditioners and industrial chillers, earning high recognition from industry professionals and a broad customer base. Rooted in the Chinese market, it provides reliable refrigeration solutions to clients worldwide. We focus on international trade and B2B business, providing tailored solutions to global clients. We ensure the smooth, stable, and long-term operation of your projects with a comprehensive research and development, production, sales, and after-sales service system. We have nearly 20 years of experience in providing one-stop solutions for overseas projects.

0

Oblasť lokality
0

Založené
0+

zamestnancov

Prečítajte si viac

2026-08-12 Správy z priemyslu
Vnútorná skriňová klimatizácia: funkcie, aplikácie a sprie...
Elektronika zlyhá v teple rýchlejšie ako takmer akýmkoľvek iným spôsobom. An vnútorná skriňová klimatizácia existuje špeciálne na to, aby tomu zabránil, utesní elektroniku vo vnútri ovládacieho panela alebo krytu automatizácie a spustí uzavretú chladiacu slučku, ...
Learn More
2026-08-05 Správy z priemyslu
Skriňová klimatizačná jednotka: Funkcie, aplikácie a sprie...
A Skriňová klimatizačná jednotka je kompaktný chladiaci systém namontovaný priamo na elektrickom kryte, aby udržal PLC, pohony a riadiace komponenty v bezpečnej prevádzkovej teplote. Na rozdiel od izbovej klimatizácie sa v nej nikdy nemieša vonkajší vzduch s inte...
Learn More
2026-07-29 Správy z priemyslu
Klimatizácia strojovne: Sprievodca aplikáciami, výhodami a...
Elektronické súčiastky zlyhávajú v horúcom a prašnom prostredí rýchlejšie ako takmer akékoľvek iné podmienky, ktorým čelí priemyselná dozorňa. A klimatizácia strojovne rieši obidva problémy naraz, udržiava utesnený kryt na stabilnej prevádzkovej teplote a zároveň...
Learn More

Znalosť odvetvia

Ako dosahuje kryogénny vodou chladený skrutkový chladič ultranízke teploty?

V moderných aplikáciách priemyselného chladenia nie je dosiahnutie ultra nízkych teplôt len otázkou zvýšenia chladiacej kapacity – vyžaduje si to presné termodynamické riadenie, špecializovanú architektúru systému a pokročilú integráciu komponentov. The kryogénny vodou chladený skrutkový chladič predstavuje rafinované riešenie navrhnuté pre efektívnu prevádzku v extrémnych teplotných podmienkach pri zachovaní stability, spoľahlivosti a energetickej účinnosti.

Základný princíp chladenia

Vo svojom jadre funguje kryogénny vodou chladený skrutkový chladič založený na chladiacom cykle s kompresiou pár, ktorý je vylepšený viacstupňovou kompresiou, optimalizovaným výberom chladiva a presným tepelným manažmentom.

Prehľad základného procesu

Etapa	Popis	Funkcia
Kompresia	Pary chladiva s nízkou teplotou sa stlačia	Zvyšuje tlak a teplotu
Kondenzácia	Teplo sa odvádza chladením vodou	Premieňa paru na kvapalinu
Rozšírenie	Tlak klesá cez expanzné zariadenie	Produkuje nízkoteplotné chladivo
Odparovanie	Chladivo absorbuje teplo z procesného média	Dosahuje ultra nízke chladenie

Na dosiahnutie kryogénnych teplôt systém zvyčajne integruje viacstupňové alebo kaskádové chladiace cykly, čo umožňuje postupné znižovanie teploty pri zachovaní termodynamickej účinnosti.

Úloha technológie skrutkového kompresora

Skrutkový kompresor je hlavným hnacím komponentom systému. V porovnaní s tradičnými piestovými kompresormi poskytuje nepretržitú stabilnú kompresiu s minimálnymi vibráciami.

Kľúčové výhody

Nepretržitý proces kompresie zabezpečuje hladký chod
Vysoká objemová účinnosť zlepšuje chladiaci výkon
Široká prispôsobivosť zaťaženia podporuje variabilné prevádzkové podmienky
Znížené mechanické opotrebenie zvyšuje životnosť systému

V kryogénnom vodou chladenom skrutkovom chladiči je kompresor často optimalizovaný pre nízkoteplotné chladivá, čím sa zabezpečuje konzistentný výkon aj pri extrémnych tlakových pomeroch.

Viacstupňové a kaskádové chladiace systémy

Dosiahnutie ultranízkych teplôt vyžaduje viac ako jednu chladiacu slučku. Väčšina systémov využíva buď:

Viacstupňová kompresia

Postupné kompresné stupne znižujú tepelné namáhanie
Zlepšuje účinnosť pri nižších teplotách odparovania
Minimalizuje straty energie počas prevádzky

Kaskádové chladenie

Používa dva alebo viac nezávislých chladiacich okruhov
Každý okruh pracuje v optimálnom teplotnom rozsahu
Medzi jednotlivými stupňami dochádza k výmene tepla pre progresívne chladenie

Typ systému	Štruktúra	Teplotná schopnosť	Efektívnosť
Jednostupňové	Jednoduchá slučka	Mierne nízka teplota	Mierne
Viacstupňové	Sekvenčná kompresia	Nižší teplotný rozsah	Vyššie
Kaskádový systém	Viaceré slučky	Ultra nízke teploty	Optimálne

Význam vodného chladiaceho systému

Na rozdiel od vzduchom chladených systémov poskytuje vodné chladenie vynikajúcu účinnosť odvodu tepla, čo je rozhodujúce pre kryogénnu prevádzku.

Výhody vodného chladenia

Vyšší koeficient prestupu tepla
Stabilná kondenzačná teplota
Vylepšená účinnosť systému pri veľkom zaťažení
Znížený vplyv okolitej teploty

Vodou chladený kondenzátor zaisťuje efektívne odvádzanie tepla extrahovaného z procesu, čo umožňuje efektívne kondenzovanie chladiva aj pri vysokých úrovniach kompresie.

Výber chladiva pre kryogénny výkon

Výber chladiva priamo ovplyvňuje dosiahnuteľný teplotný rozsah a účinnosť systému.

Kľúčové úvahy

Nízky bod varu pre kryogénne aplikácie
Vysoké latentné teplo pre efektívny prenos energie
Chemická stabilita pri nízkych teplotách
Súlad so životným prostredím

Vlastnosť chladiva	Vplyv na systém
Bod varu	Určuje minimálnu dosiahnuteľnú teplotu
Latentné teplo	Ovplyvňuje chladiaci výkon
Tepelná stabilita	Zaisťuje bezpečnú prevádzku
Kompatibilita	Ovplyvňuje výber materiálu

Pokročilé systémy môžu využívať zmiešané alebo stupňovité chladivá na optimalizáciu výkonu v rôznych teplotných zónach.

Účinnosť výmeny tepla a dizajn

Efektívna výmena tepla je nevyhnutná na dosiahnutie ultranízkych teplôt.

Kľúčové výmenníky tepla

Výparník : Absorbuje teplo z procesného média
Kondenzátor : Uvoľňuje teplo do chladiacej vody
Medzivýmenník tepla (v kaskádových systémoch): Prenáša teplo medzi stupňami

Vlastnosti dizajnu

Zväčšená povrchová plocha pre lepší prenos tepla
Optimalizované prietokové kanály pre rovnomernú distribúciu
Materiály odolné voči korózii pre dlhodobú životnosť

Výber materiálu pre nízkoteplotnú prevádzku

Kryogénne podmienky kladú prísne požiadavky na vlastnosti materiálu.

Porovnanie materiálov

Materiál	Výhody	Obmedzenia	Aplikácia
Nehrdzavejúca oceľ	Vynikajúca odolnosť proti korózii	Vyššie cost	Výmenníky tepla
Zliatiny medi	Vysoká tepelná vodivosť	Obmedzená pevnosť pri nízkych teplotách	Hadičky
Zliatiny hliníka	Ľahký a efektívny	Mierne durability	Komponenty na prenos tepla
Špeciálne polyméry	Chemická odolnosť	Teplotné obmedzenia	Tesniace prvky

Výber materiálu zaisťuje štrukturálnu integritu a zabraňuje krehkosti v extrémnych chladných podmienkach.

Inteligentné riadenie a automatizácia

Moderné kryogénne vodou chladené skrutkové chladiče sa vo veľkej miere spoliehajú na pokročilé riadiace systémy na udržanie presnosti.

Funkcie riadiaceho systému

Monitorovanie teploty v reálnom čase
Automatické nastavenie záťaže
Regulácia tlaku a prietoku
Bezpečnostná ochrana a diagnostika porúch

Tieto systémy umožňujú presnú teplotnú stabilitu, ktorá je kritická v odvetviach, ako je farmaceutický priemysel, chemické spracovanie a pokročilá výroba.

Funkčné schopnosti a priemyselné aplikácie

Funkčný prehľad

Funkcia	Popis
Chladenie pri ultranízkej teplote	Dosahuje teploty hlboko pod konvenčné chladiče
Nepretržitá prevádzka	Podporuje 24/7 priemyselné procesy
Energetická optimalizácia	Znižuje prevádzkové náklady
Stabilita procesu	Udržuje stabilné tepelné podmienky

Typické aplikácie

Chladenie chemickej reakcie
Farmaceutická výroba
Spracovanie polovodičov
Testovanie leteckých materiálov
Nízkoteplotné skladovacie systémy

Integrácia s priemyselnými systémami

Kryogénny vodou chladený skrutkový chladič je často integrovaný do väčších procesných systémov.

Integračné funkcie

Modulárny dizajn pre škálovateľnosť
Kompatibilita s existujúcou chladiacou infraštruktúrou
Flexibilná konfigurácia pre rôzne priemyselné odvetvia

Shanghai Soouney Refrigeration Equipment Co., Ltd. zohráva dôležitú úlohu pri presadzovaní tejto technológie. Ako high-tech podnik integrujúci výskum a vývoj, výrobu a predaj si spoločnosť vybudovala silnú pozíciu na trhu v oblasti priemyselného chladenia. Jej odborné znalosti v oblasti klimatizačných jednotiek a priemyselných chladičov odrážajú jej hlboké pochopenie systémovej integrácie a optimalizácie výkonu.

Iní výrobcovia priemyselných chladiacich zariadení tiež prispievajú k inovácii systému prostredníctvom zlepšení v dizajne kompresorov, účinnosti výmeny tepla a inteligentných riadiacich technológií, čím sa ďalej zvyšuje spoľahlivosť kryogénnych chladiacich systémov.

Úvahy o energetickej účinnosti

Napriek prevádzke pri extrémne nízkych teplotách sú moderné systémy navrhnuté s ohľadom na energetickú účinnosť.

Stratégie efektívnosti

Pohony s premenlivou frekvenciou (VFD)
Optimalizované kompresné pomery
Pokročilé izolačné techniky
Možnosti rekuperácie tepla

Tieto vlastnosti znižujú spotrebu energie pri zachovaní vysokého chladiaceho výkonu.

Záver

Kryogénny vodou chladený skrutkový chladič dosahuje ultranízke teploty prostredníctvom kombinácie pokročilých termodynamických cyklov, efektívnej technológie skrutkového kompresora, optimalizovaného výberu chladiva a vysokovýkonných systémov výmeny tepla. Jeho schopnosť udržiavať stabilitu v extrémnych podmienkach ho robí nepostrádateľným v presne riadených odvetviach.

Vďaka integrácii inteligentných ovládacích prvkov, robustných materiálov a účinného vodného chladenia poskytujú tieto systémy spoľahlivý a konzistentný kryogénny výkon, čím spĺňajú rastúci dopyt po aplikáciách s ultranízkymi teplotami.

FAQ

1. Aký teplotný rozsah môže dosiahnuť kryogénny vodou chladený skrutkový chladič?
Môže dosiahnuť extrémne nízke teploty v závislosti od konštrukcie systému, často hlboko pod konvenčnými priemyselnými chladičmi, najmä pri použití kaskádových chladiacich systémov.

2. Prečo je v kryogénnych chladičoch preferované vodné chladenie?
Vodné chladenie poskytuje efektívnejšie odvádzanie tepla a stabilnú prevádzku, čo je nevyhnutné pre udržanie ultranízkych teplôt.

3. Ktoré priemyselné odvetvia bežne používajú kryogénne vodou chladené skrutkové chladiče?
Sú široko používané vo farmácii, chemickom spracovaní, výrobe polovodičov a testovaní v leteckom priemysle.

4. Ako skrutkový kompresor zlepšuje výkon v kryogénnych systémoch?
Zaisťuje nepretržitú stabilnú kompresiu s vysokou účinnosťou a minimálnymi vibráciami, vďaka čomu je vhodná pre náročné nízkoteplotné aplikácie.

5. Aké faktory ovplyvňujú účinnosť kryogénneho chladiča?
Medzi kľúčové faktory patrí výber chladiva, konštrukcia kompresora, účinnosť výmenníka tepla a optimalizácia riadenia systému.

Pokročilá výroba

V súlade s celosvetovým lídrom
Výskum chladiacich zariadení
Vývojové štandardy

Plne automatizované montážne linky

Využitie automatizovaných montážnych technológií na zvýšenie efektivity výroby a produktu konzistencia.

Platformy testovania viacerých podmienok

Simulácia výkonu produktu v rôznych prostrediach a podmienkach na zaistenie spoľahlivosť v rôznych aplikáciách.
